Precisión de etiquetado de ±1 mm, ¿por qué la etiqueta trasera sigue saliendo torcida?
El mismo lote en el lineal: algunas etiquetas traseras quedan frente a la delantera, otras se han ido de lado; la unión de una etiqueta envolvente cae sobre la junta de molde y a los pocos días empieza a arrugarse y levantarse; una botella oval entra de costado en la estación y la etiqueta cae en la arista — botella perdida. Estos tres defectos comparten una raíz: el ángulo con el que la botella entra en la máquina.
El ±1 mm de la ficha técnica describe la repetibilidad de colocar una etiqueta en «un punto dado» — pero ese punto necesita una referencia. Una botella redonda llega a la máquina por la transportadora con un ángulo de rotación completamente aleatorio. Para productos de etiqueta única sin exigencia de posición, da igual; en cuanto la etiqueta trasera debe quedar frente a la delantera o la etiqueta debe evitar la junta de molde, el ángulo aleatorio de entrada se convierte en la fuente directa del defecto. Colocar botellas a mano no es realista ni estable en una línea rápida — ese obstáculo debe superarlo la propia máquina.
Eso es exactamente lo que resuelve el posicionamiento visual (orientación del envase en la jerga del sector): antes de etiquetar, cada botella se «gira a su posición». Con la inspección visual tras el etiquetado forma dos procesos consecutivos — el posicionamiento evita que los defectos de posición aparezcan, la inspección evita que los escapados salgan (véase Inspección visual tras el etiquetado).
El principio en una frase: encontrar el punto específico de la botella y girarla al ángulo correcto

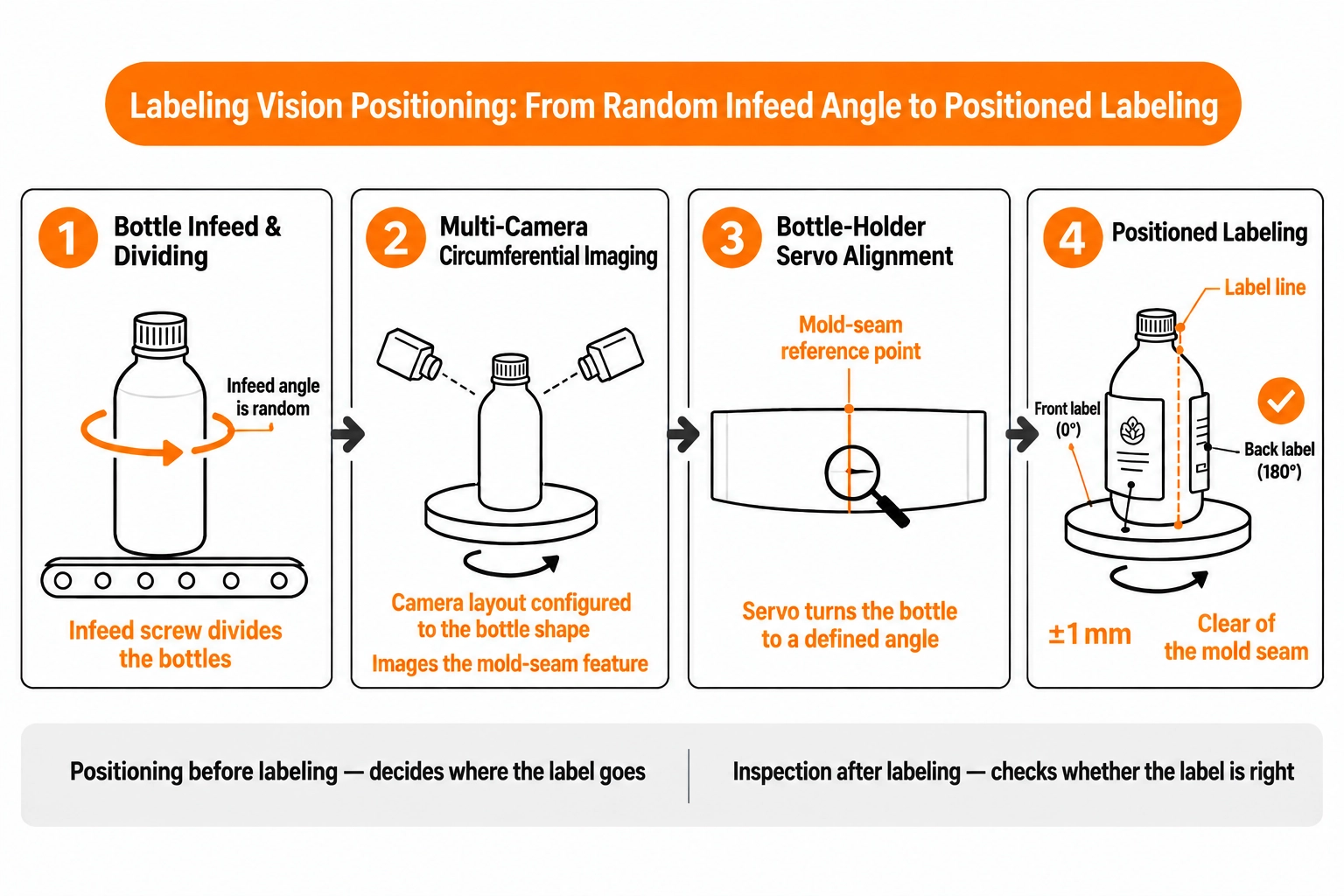

La idea no es ningún misterio: una cámara encuentra un punto específico en la circunferencia de la botella — lo más típico, la junta de molde — y el servo del plato gira la botella a un ángulo definido, de modo que la etiqueta cae en su posición prevista. El sector ha pasado de imprimir marcas de registro y detectarlas con sensores fotoeléctricos al enfoque actual de reconocer con cámaras las características naturales del envase, pero la dirección siempre ha sido la misma: sin colocación manual, que la máquina reconozca la botella por sí sola.
Los beneficios llegan en cadena: girada la botella a su posición, las etiquetas delantera y trasera mantienen automáticamente 180°, la etiqueta esquiva la junta de molde y la unión de la envolvente cae en el punto previsto de la parte trasera; la precisión de posicionamiento tras la alineación es de ±1 mm, del mismo orden que la precisión de etiquetado de la máquina. Las condiciones para que aparezcan defectos de posición se eliminan antes de etiquetar.
¿Necesita su línea posicionamiento visual: un único criterio
Una pregunta lo decide: ¿existe una referencia relativa para la posición de la etiqueta?Estos casos la tienen — y merecen planificarlo: botellas redondas con etiqueta delantera y trasera, donde la trasera debe quedar frente a la delantera; botellas de vidrio y PET que deben evitar la junta o alinear la unión de la envolvente; botellas ovales y cuadradas que necesitan verificación de actitud en la entrada; envases ya etiquetados que reciben una segunda etiqueta alineada con lo existente. Al contrario: los productos de etiqueta única sin exigencia de posición no lo necesitan — no pague por ello.
En cuanto a si la junta u otras características de su botella se prestan al reconocimiento por cámara — juzgarlo sobre el papel no es fiable; lo práctico es una prueba con muestras, que se explica más abajo.
Qué puede hacer U-Packer por usted
La solución de posicionamiento visual de U-Packer se configura sobre la plataforma de leva electrónica (serie FD). La plataforma reúne una condición decisiva para el posicionamiento: cada estación se acciona con su propio motor servo, la velocidad y el ángulo de giro del plato se controlan directamente por el motor — girar cada botella a su propio ángulo es una capacidad nativa, así que la base de ejecución del posicionamiento visual no requiere reforma alguna. La configuración de cámaras se adapta a la forma de su botella y a la posición de la característica, sin esquemas fijos; la precisión de posicionamiento tras la alineación es de ±1 mm, garantizada por el mismo sistema de control que la precisión de etiquetado; en el cambio de formato, los parámetros de posicionamiento se invocan junto con la receta de la botella, sin añadir carga al cambio.
El posicionamiento visual puede además combinarse con la inspección visual tras el etiquetado en una solución completa de «posicionamiento + inspección»: el posicionamiento sofoca los defectos de posición en el origen, la inspección retiene en la salida lo que quede — planificados juntos, cierran el círculo de la calidad de etiqueta. Las líneas ya construidas sobre la plataforma de leva electrónica pueden evaluar directamente la incorporación del posicionamiento visual.
Cómo empezar: envíe una muestra y los ingenieros le dan la respuesta
El posicionamiento visual es un proceso de «objeto real» — qué tan bien se reconocen las características de su botella y cómo encaja el esquema con la cadencia de su línea no se decide sobre el papel. Envíe sus botellas y etiquetas: los ingenieros de U-Packer probarán el reconocimiento de características en condiciones de laboratorio y le darán recomendaciones concretas de configuración y ajuste de cadencia, para que la decisión no dé vueltas innecesarias. En una frase: el posicionamiento visual responde «dónde va la etiqueta»; la inspección visual responde «si quedó bien puesta» — con ambos extremos cubiertos, la calidad de su etiqueta queda asegurada de la imagen en el lineal a la conformidad normativa.
Este artículo fue redactado por el equipo de tecnología de etiquetado de U-Packer. Las referencias a la práctica del sector proceden de información pública del ramo y de las ferias drinktec e interpack. Lecturas relacionadas: Inspección visual tras el etiquetado, Guía de selección de etiquetadoras para botellas redondas.
